10000psi Hydro Testing Pump dla rurociągów olejowych

Pompa do testów hydrostatycznych 10000psi do testowania ciśnienia w rurociągach naftowych 7,5KW

Szczegóły:

1. Obudowa wału korbowego części napędowej wykonana jest z żeliwa. Jest mocniejsza niż stop aluminium.

2. Głowica krzyżowa wykonana jest ze stopu twardego Babbitt. Ma długą żywotność w zastosowaniach przemysłowych.

3. Głowica pompy hydraulicznej wykonana jest z twardego stopu 40Cr. Może pracować nieprzerwanie przy czyszczeniu.

4. Cały koniec hydrauliczny jest zaprojektowany tak, aby można go było łatwo zdemontować, dzięki czemu łatwo go naprawić w przypadku uszkodzenia części.

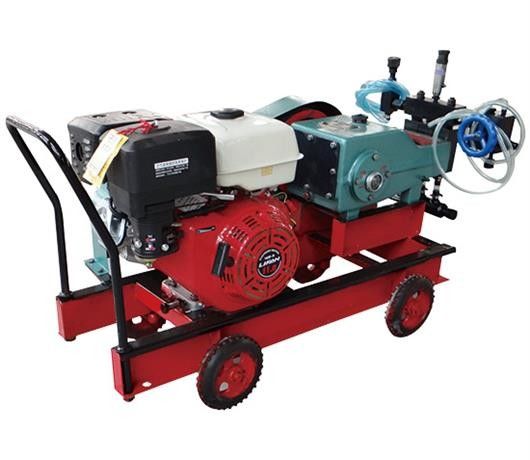

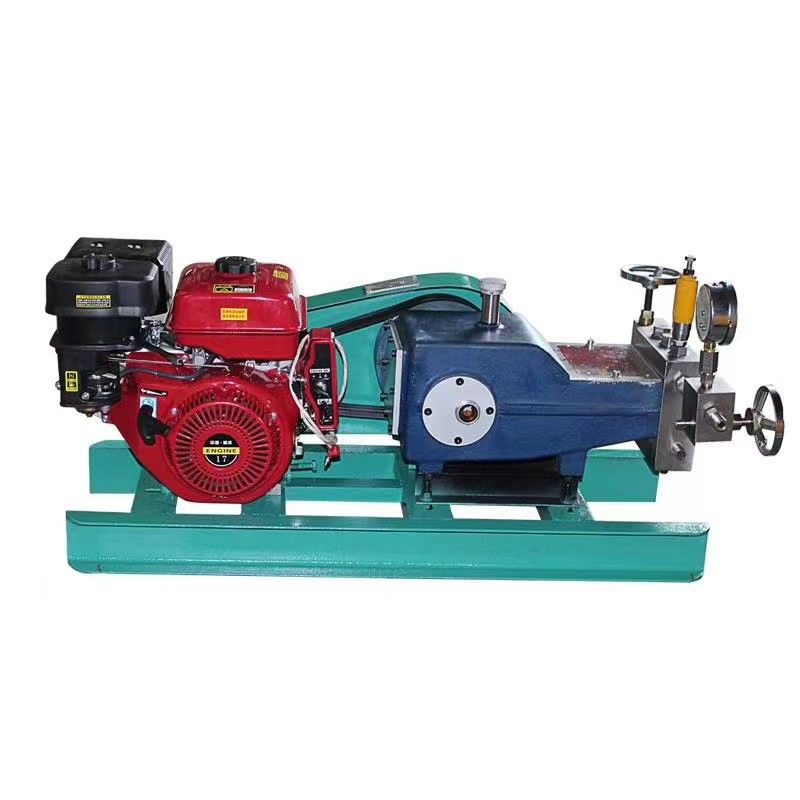

5. W przypadku niektórych zastosowań zewnętrznych możemy napędzać go silnikiem Diesla lub silnikiem benzynowym.

Pompa do testów hydrostatycznych 10000psi do testowania ciśnienia w rurociągach naftowych 7,5KW

Charakterystyka jak poniżej:

Opis produktu

Pompy wysokociśnieniowe mają dwa rodzaje zastosowań, jednym jest czyszczenie wysokociśnieniowe, a drugim testowanie ciśnienia. Pompa do testów hydrostatycznych to urządzenie służące do testowania ciśnienia obiektów, maszyna z strumieniem wody pod wysokim ciśnieniem za pomocą urządzenia napędowego. Może wtryskiwać strumień wody pod wysokim ciśnieniem do obiektów, takich jak rury, zawory, pozwalając obiektom napełnić się strumieniem wody pod wysokim ciśnieniem. Aby sprawdzić, czy obiekty przeciekają wodę, czy nie, gdy pompa do testów hydrostatycznych osiągnie dane ciśnienia. Ta pompa instaluje zawór zwrotny, może zatrzymać strumień wody pod wysokim ciśnieniem wracający do pompy. Dzięki temu ciśnienie może być wyświetlane na manometrze. Cel testu ciśnieniowego może zostać osiągnięty.

• Zasada działania:

zawór pa pompa to horyzontalna trójtłokowa pompa tłokowa jednostronnego działania, składniksą dynamiczne koniec, hydrauliczny koniec, pregulacyjny (dołączony obrazek poniżej) zawór regulacji ciśnienia służy do regulacji ciśnienia wylotowego i utrzymania ciśnienia w układzie. Gdy pokrętło obraca rdzeń zaworu regulacji ciśnienia zgodnie z ruchem wskazówek zegara, ze zmniejszającym się gniazdem szczelinowym, przelew zmniejsza się, ciśnienie maszyny wzrasta. Gdy pokrętło obraca się zawór bezpieczeństwa (dołączony obrazek poniżej) Zawór bezpieczeństwa to wysokociśnieniowe urządzenie zabezpieczające pompę, gdy dysza się blokuje, zawór bezpieczeństwa otwiera się, przepływ wody pod wysokim ciśnieniem, chroniąc maszynę przed uszkodzeniem przez nadciśnienie. Klienci nie powinni tego dotykać!(1).

Dynamiczny koniec (dołączony obrazek poniżej) składa się z tłoków, cylindrów, korpusu pompy, zaworów wlotowych i wylotowych wody itp. Cylindry są zamocowane na korbie, korbowód napędza tłok do ruchu posuwisto-zwrotnego w cylindrze, co powoduje okresową zmianę zawartości cylindrów. Gdy tłoki są w suwie ssania, zawartość cylindrów powiększa się, a zawory wylotowe wody zamykają się, tworząc próżnię, medium dostaje się do cylindrów pod wpływem ciśnienia powietrza; gdy tłoki są w suwie tłoczenia, zawory wlotowe wody zamykają się, tłoki powodują, że medium przechodzi do korpusu pompy przez zawory wylotowe wody, a następnie przechodzi do zaworu regulacji ciśnienia i wreszcie wychodzi z węża wysokociśnieniowego!(2)

Hydrauliczny koniec (dołączony obrazek poniżej) składa się z tłoków, cylindrów, korpusu pompy, zaworów wlotowych i wylotowych wody itp. Cylindry są zamocowane na korbie, korbowód napędza tłok do ruchu posuwisto-zwrotnego w cylindrze, co powoduje okresową zmianę zawartości cylindrów. Gdy tłoki są w suwie ssania, zawartość cylindrów powiększa się, a zawory wylotowe wody zamykają się, tworząc próżnię, medium dostaje się do cylindrów pod wpływem ciśnienia powietrza; gdy tłoki są w suwie tłoczenia, zawory wlotowe wody zamykają się, tłoki powodują, że medium przechodzi do korpusu pompy przez zawory wylotowe wody, a następnie przechodzi do zaworu regulacji ciśnienia i wreszcie wychodzi z węża wysokociśnieniowego!(3)

Tzawór pelief (dołączony obrazek poniżej) Zawór bezpieczeństwa to wysokociśnieniowe urządzenie zabezpieczające pompę, gdy dysza się blokuje, zawór bezpieczeństwa otwiera się, przepływ wody pod wysokim ciśnieniem, chroniąc maszynę przed uszkodzeniem przez nadciśnienie. Klienci nie powinni tego dotykać!(4)

Tzawór pressureregulacyjny (dołączony obrazek poniżej) zawór regulacji ciśnienia służy do regulacji ciśnienia wylotowego i utrzymania ciśnienia w układzie. Gdy pokrętło obraca rdzeń zaworu regulacji ciśnienia zgodnie z ruchem wskazówek zegara, ze zmniejszającym się gniazdem szczelinowym, przelew zmniejsza się, ciśnienie maszyny wzrasta. Gdy pokrętło obraca się przeciwnie do ruchu wskazówek zegara, przepustowość wzrasta, a ciśnienie spada!Wał wejściowy zasilania pompy wysokociśnieniowej musi być w osi środkowej wału wyjściowego mocy, tryb połączenia to sprzęgło. Moc wejściowa musi być wyższa niż znamionowa moc pompy wysokociśnieniowej, 1450 obr./min, sposób obrotu musi być zgodny ze znakiem wejściowym pompy.

Rozmiar wejściowy zasilania pompy wysokociśnieniowej jak pokazano po prawej stronie, sprzęgło wału wejściowego wewnątrz obszaru z obszarem połączenia powinno wynosić ponad 75%, Precyzja wykonania sprzęgła powinna być zgodna z wymaganiami, należy również wykonać test równowagi dynamicznej, aby zminimalizować uszkodzenia wibracji pompy wysokociśnieniowej.

Cztery śruby mocujące pompy wysokociśnieniowej powinny wybrać wysoką klasę wytrzymałości, która powinna być dokręcona podczas instalacji.

Po zainstalowaniu pompy wysokociśnieniowej obróć sprzęgło ręką, które powinno być spójne, bez oporu i zjawiska skrzypienia i grzechotania.

Rura wlotowa pompy musi łączyć się ze zbiornikiem wody zasilającej, zgodnie z kształtem zbiornika wody pokazanym poniżej.

FAQ

Pompa do testów hydrostatycznych 10000psi do testowania ciśnienia w rurociągach naftowych

P1. A co z czasem realizacji?

Odp.: 20 dni roboczych dla masowej produkcji.

P2. Czy masz jakiś limit MOQ dla zamówienia?

Odp.: Niskie MOQ, 1 szt.

P3. Jak wysyłasz towary i jak długo trwa dostawa?

Odp.: Wysyłka drogą morską.

P4. Jak złożyć zamówienie na produkt?

Odp.: Najpierw daj nam znać swoje wymagania lub aplikację.

Po drugie, cytujemy zgodnie z Twoimi wymaganiami lub naszymi sugestiami.

Po trzecie: podpisujemy umowę

Po czwarte, organizujemy produkcję.

P5. Czy można wydrukować moje logo na produkcie?

Odp.: Tak. Poinformuj nas formalnie przed naszą produkcją.

P6: Czy oferujecie gwarancję na produkty?

Odp.: Tak, oferujemy 1 rok gwarancji na nasze produkty.
