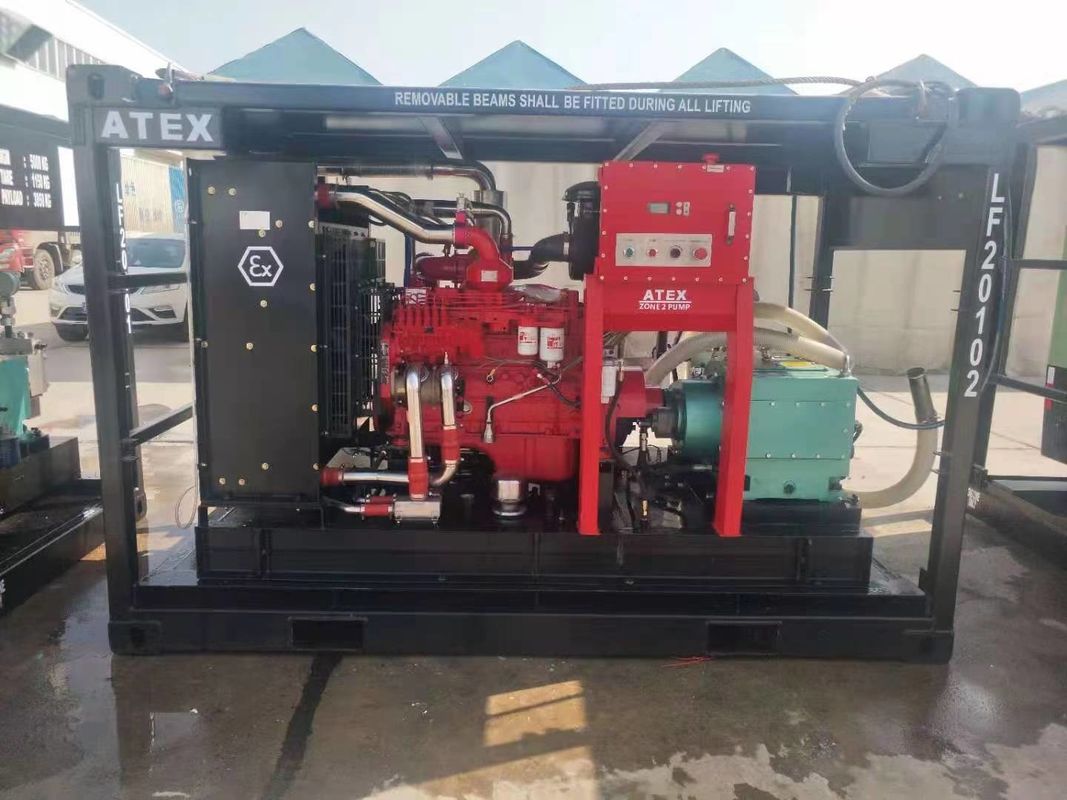

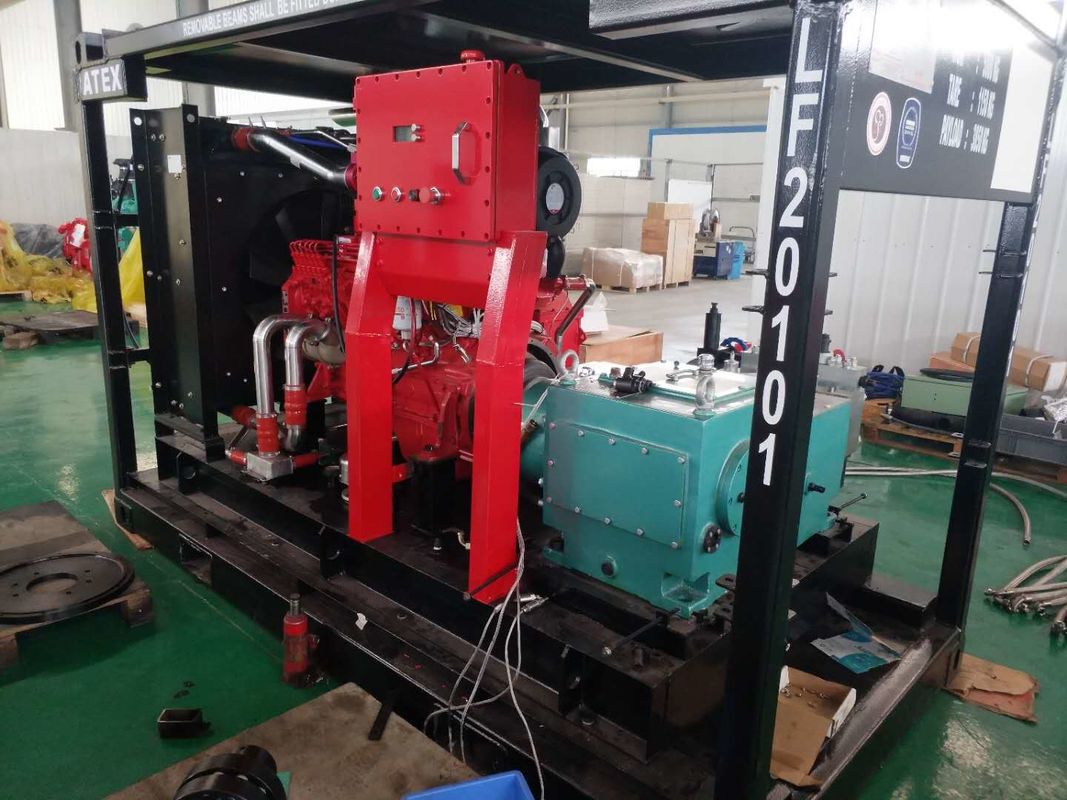

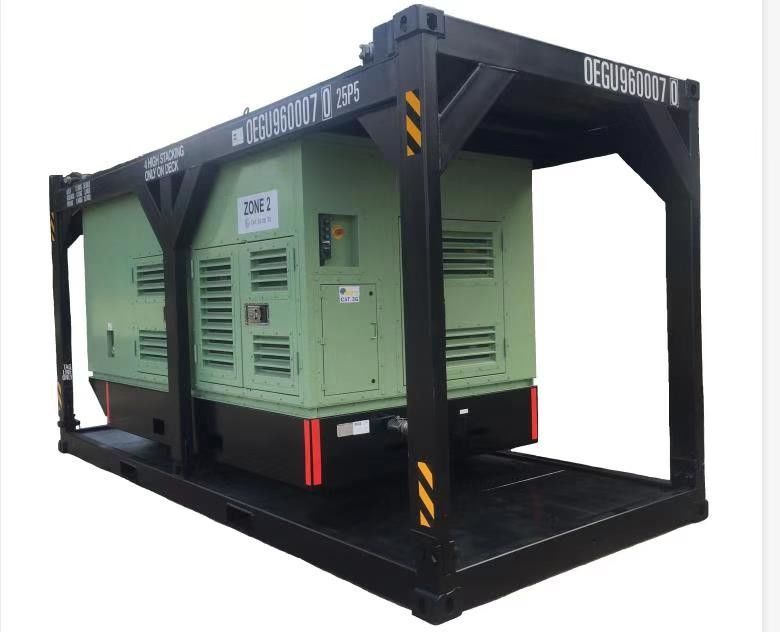

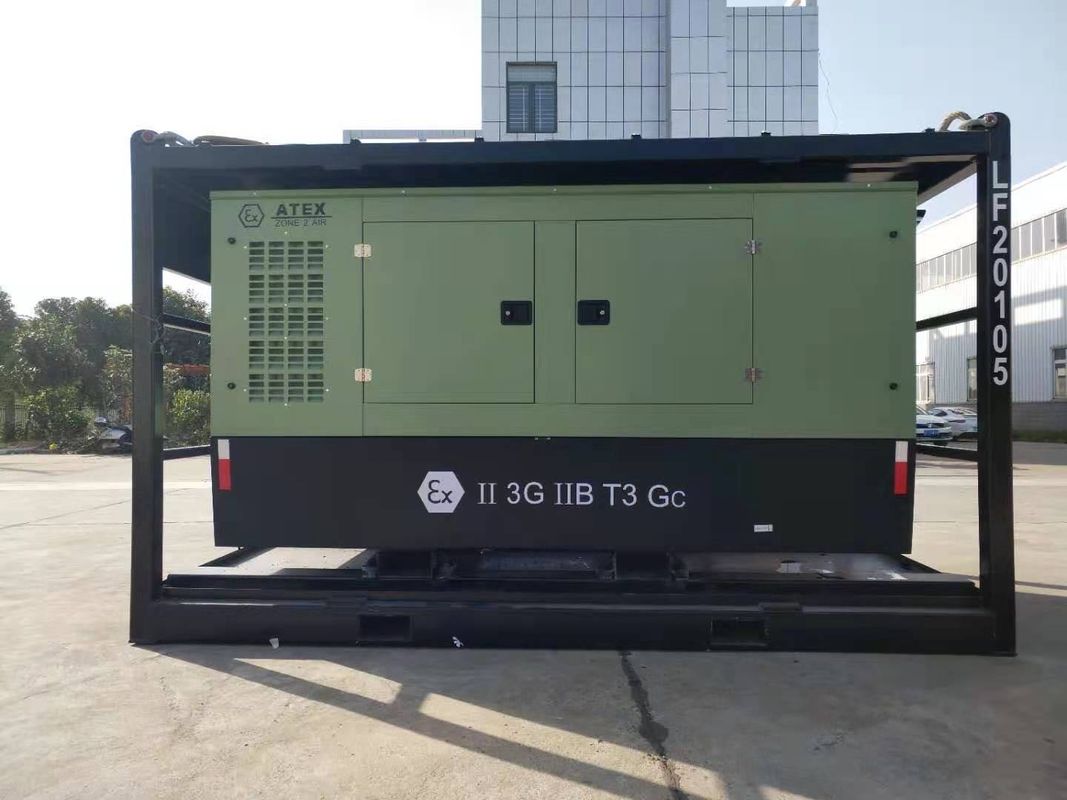

10000 psi ATEX ZONE 2 Wysokiego ciśnienia pompy jednostka wybuchoodporna pompa wodna na morzu
Szczegóły:
1Obudowa wału korbowego jest wykonana z żelaza odlewanego. Jest silniejsza niż stop aluminium.
2Głowa krzyżowa jest wykonana z twardego stopów Babbitt. Ma długą żywotność w projekcie przemysłowym.
3Głowa hydraulicznej pompy jest wykonana z twardego stopów 40Cr. może pracować nieprzerwanie do czyszczenia.
4.Cały hydrauliczny końcówek jest zaprojektowany do łatwej demontażu, więc łatwo jest go naprawić, gdy części się zepsują.
5W przypadku zastosowań zewnętrznych, możemy zrobić go napędzanego silnikiem wysokoprężnym lub benzynowym.
7Silnik wysokoprężny typu wybuchoodporny może być stosowany na morzu.
8Miejsca wydobywcze mogą być wykorzystywane w strefie typu 2
10000 psi ATEX ZONE 2 Wysokiego ciśnienia pompy jednostka wybuchoodporna pompa wodna na morzu
Charakterystyka poniżej:
Modelowy | PRZECZYTAJ | Płyn wodny | Elektryczność | Średnica tłoka | UDA |
Bar | L/min | KW | mm | mm | |
LF-128/12 | 120 | 128 | 30 | 40 | 66 |
LF-92/18 | 180 | 92 | 30 | 34 | 66 |
LF-72/22 | 220 | 72 | 30 | 30 | 66 |
LF-62/25 | 250 | 62 | 30 | 28 | 66 |
LF-54/30 | 300 | 54 | 30 | 26 | 66 |
LF-46/33 | 330 | 46 | 30 | 24 | 66 |
LF-38/40 | 400 | 38 | 30 | 22 | 66 |
LF-32/50 | 500 | 32 | 30 | 20 | 66 |
LF-26/60 | 600 | 26 | 30 | 18 | 66 |
LF-128/22 | 220 | 128 | 55 | 40 | 66 |
LF-92/31.5 | 315 | 92 | 55 | 34 | 66 |
LF-72/40 | 400 | 72 | 55 | 30 | 66 |
LF-62/45 | 450 | 62 | 55 | 28 | 66 |
LF-54/52 | 520 | 54 | 55 | 26 | 66 |
LF-46/63 | 630 | 46 | 55 | 24 | 66 |
LF-38/75 | 750 | 38 | 55 | 22 | 66 |
LF-32/85 | 850 | 32 | 55 | 20 | 66 |
LF-26/110 | 1100 | 26 | 55 | 18 | 66 |
Podstawowa struktura i zasada działania
Maszyna składa się głównie z wysokotlakiej pompy przesuwnej, elektrowni (silnik wysokoprężny strefy 2) i akcesoriów czyszczących.
1, pompy wielokrotnej wysokiego ciśnienia:
Ten rodzaj pompy, jako pompy z poziomym tłokem trójkątnym, jest napędzany przez silnik elektryczny, który może być podzielony na dwie części: końcówkę zasilania i końcówkę płynu.
Zakończenie zasilania
Część ta składa się z wałka skrętowego koła pasa i pręta łączącego.Następnie mechanizm łącza korbowego przekształca ruch obrotowy w prosty ruch wzajemny.
(2) Drut końcowy (rysunek 2)
Ta część składa się z tłoka, cylindru wysokiego ciśnienia i nadwozia pompy, zaworu wody wpustowej i wypustowej.Pręt łączący napędza tłok, aby wykonać ruch wzajemnyW trakcie oddychania pojemność wewnętrzna kadłuba zwiększa się, zawór wyjściowy wody zamyka się i tworzy częściową próżnię.Wraz z wpływem ciśnienia atmosferycznegoW trakcie akcji rozładowania zawór wody wpuszczalnej zamyka się.tłok tłoka wyciska środek napędowy z zaworu wody wyjściowej do ciała pompy, a następnie przez rurę wysokiego ciśnienia przybywa pistolet rozpylający, którego opór tworzy wodę wysokiego ciśnienia.
Zawór odciągający (rysunek 3) umieszczony po prawej stronie pompy jest zaprojektowany w celu ochrony systemu przed nadciśnieniem.
Maszyna do prania pod wysokim ciśnieniem do czyszczenia rurociągów.dysze powinny być mniejsze niż rury wymienników ciepła.
Po uruchomieniu maszyny czyszczącej pod wysokim ciśnieniem, dysze odwrotnego spłukiwania mogą wchodzić do rurociągów samą siłą pchnięcia strumienia wody.
Następnie dysze wodne mogą oczyścić wnętrze rur.
