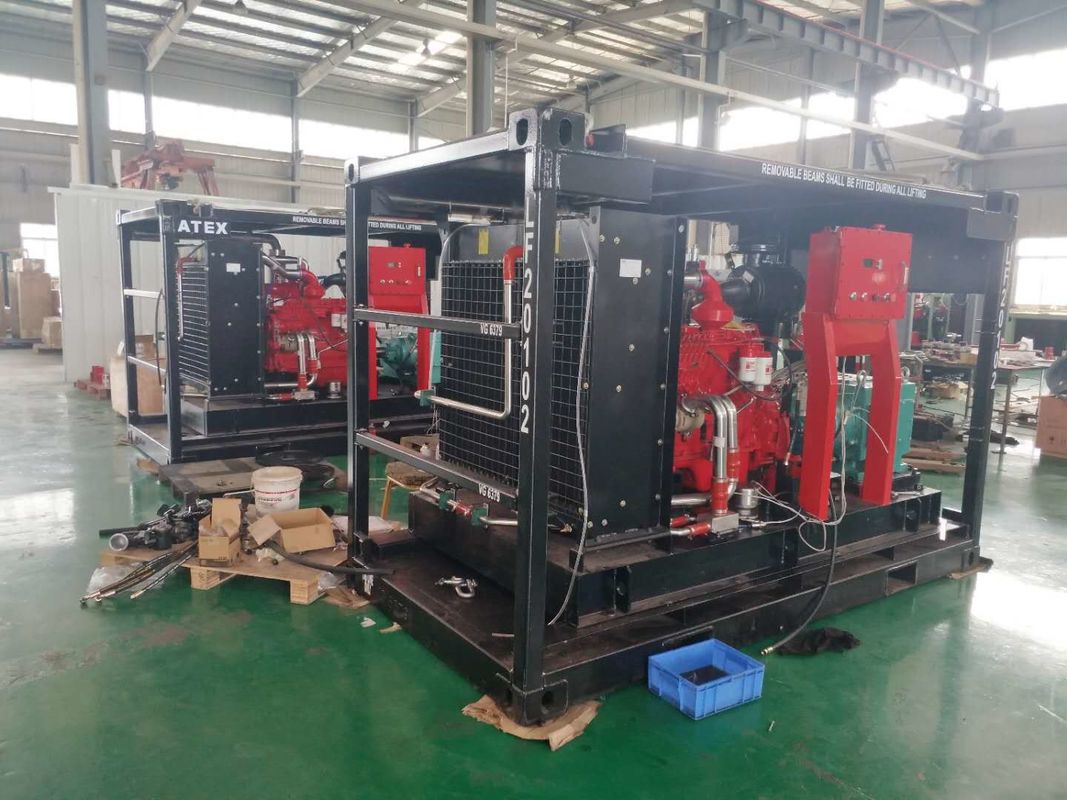

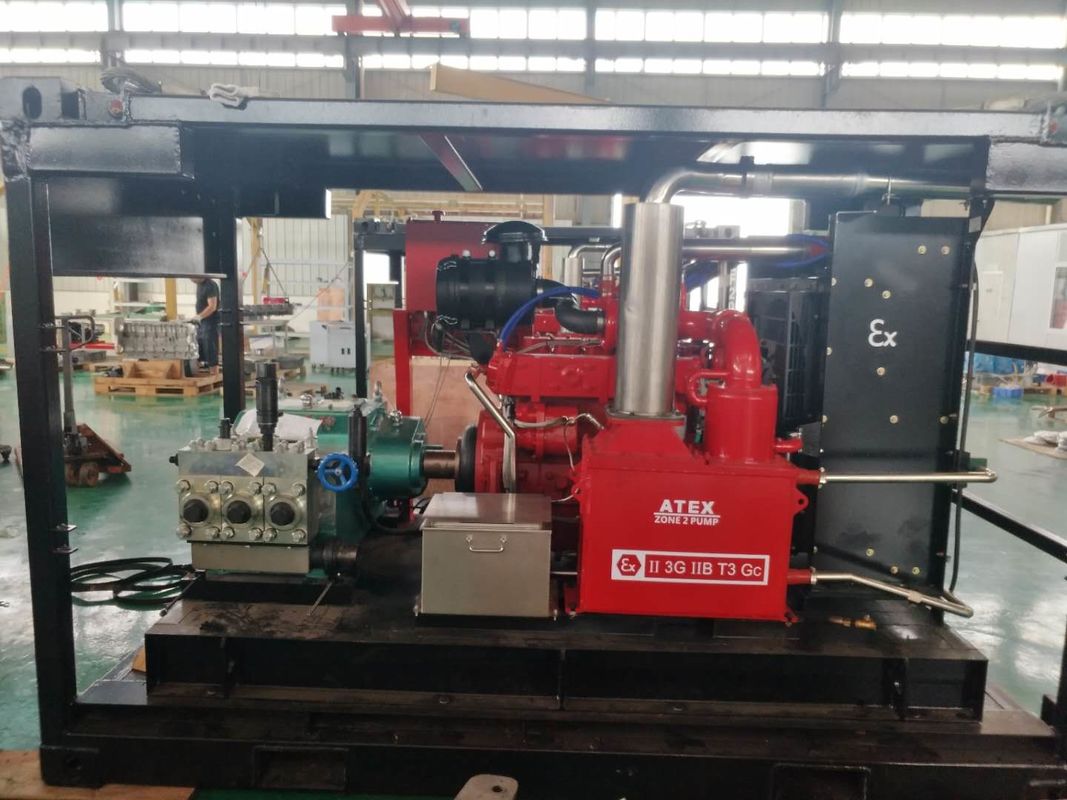

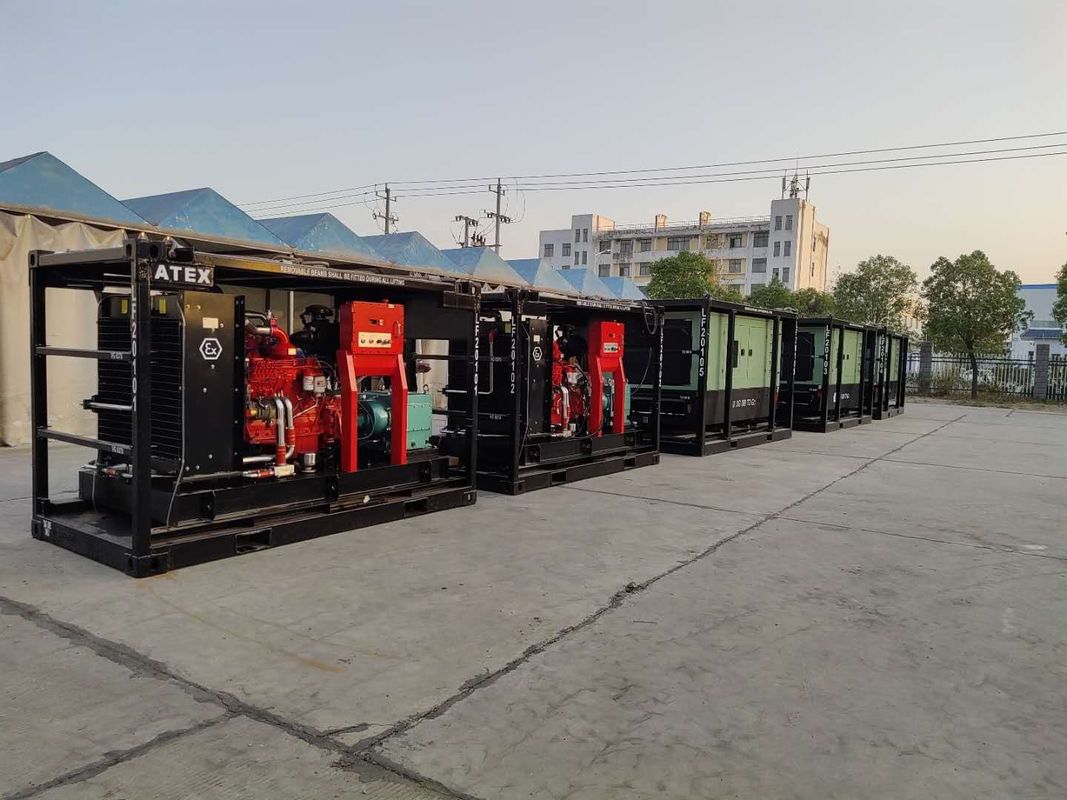

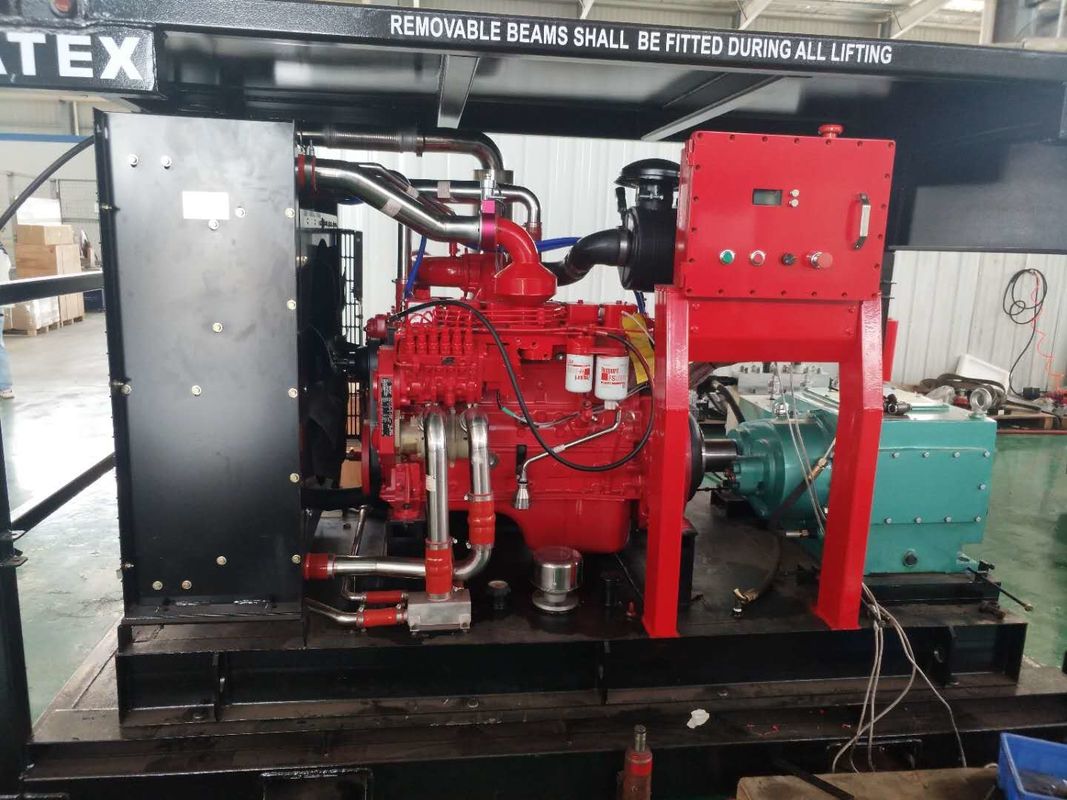

Wysokociśnieniowa pompa strumieniowa ATEX Zone 2 z ramą podnoszącą DNV przeciwwybuchową

Maszyna składa się głównie z wysokociśnieniowej pompy tłokowej, elektrowni i akcesoriów do czyszczenia.

1, wysokociśnieniowa pompa tłokowa:

Ten rodzaj pompy, jako pozioma potrójna pompa nurnikowa, jest napędzany silnikiem elektrycznym, który można podzielić na dwie części: koniec mocy i koniec płynu.

• Końcówka mocy (zdjęcie 1)

Ta część składa się z wału korbowego koła pasowego i korbowodu.Poprzez obrót paska i koła pasowego silnik elektryczny zmniejsza prędkość i napędza wał korbowy do obracania się.Następnie mechanizm korbowy przekształca ruch obrotowy w prosty ruch posuwisto-zwrotny.

(2) Zespół hydrauliczny (rysunek 2)

Ta część składa się z kombinezonu tłoka, cylindra wysokociśnieniowego i korpusu pompy, zaworu wody wlotowej i wylotowej.W cylindrze wysokociśnieniowym zamocowanym na korpusie obudowy korbowód napędza tłok, wykonując ruch posuwisto-zwrotny, co powoduje okresową zmianę wewnętrznej objętości cylindra.Podczas suwu ssania wewnętrzna pojemność korpusu cylindra wzrasta, zawór wylotowy wody zamyka się i tworzy częściową próżnię.Wraz z działaniem ciśnienia atmosferycznego czynnik uruchamiający jest wtłaczany do cylindra wysokociśnieniowego z zaworu wlotowego.Podczas suwu tłoczenia zawór wody wlotowej zamyka się.Tłok tłoka wyciska czynnik uruchamiający z wylotowego zaworu wodnego do korpusu pompy i do zaworu regulującego ciśnienie, a następnie przez wąż wysokociśnieniowy pistoletu natryskowego, którego opór tworzy woda pod wysokim ciśnieniem.

Zawór nadmiarowy (rysunek 3) znajdujący się po prawej stronie pompy ma za zadanie chronić układ przed nadciśnieniem.
